1. Giới thiệu về Bộ giảm tốc xycloid dòng X
1.1 Tổng quan sản phẩm

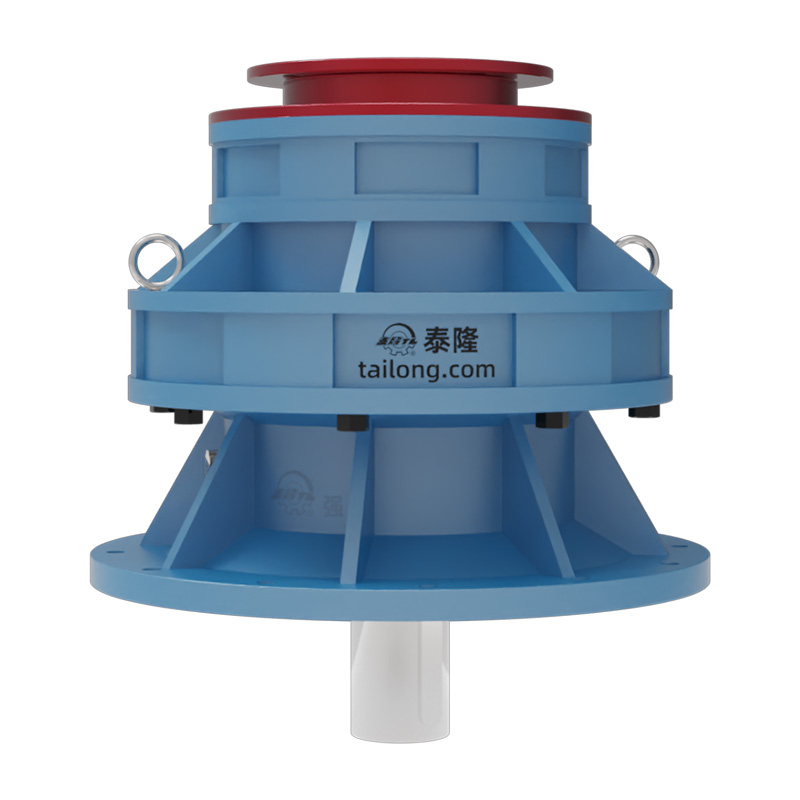

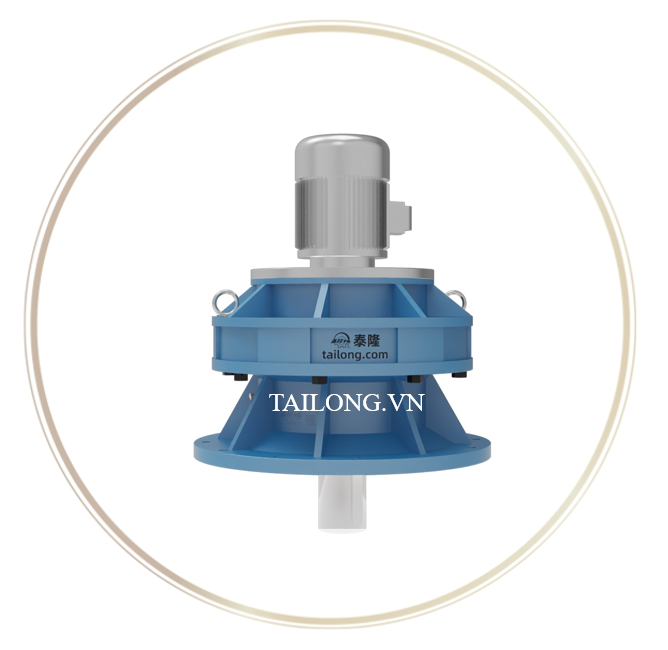

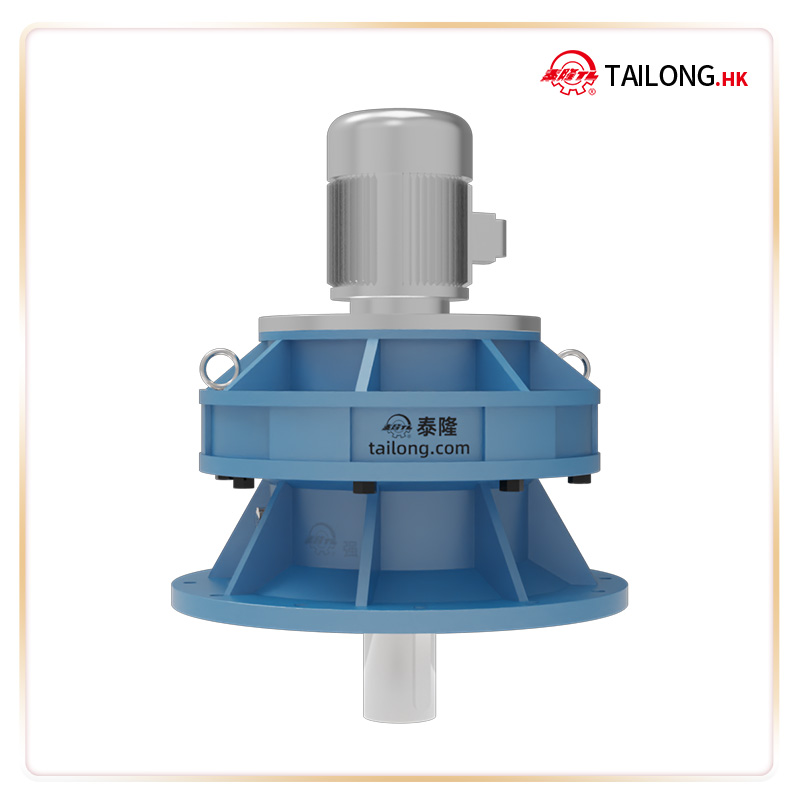

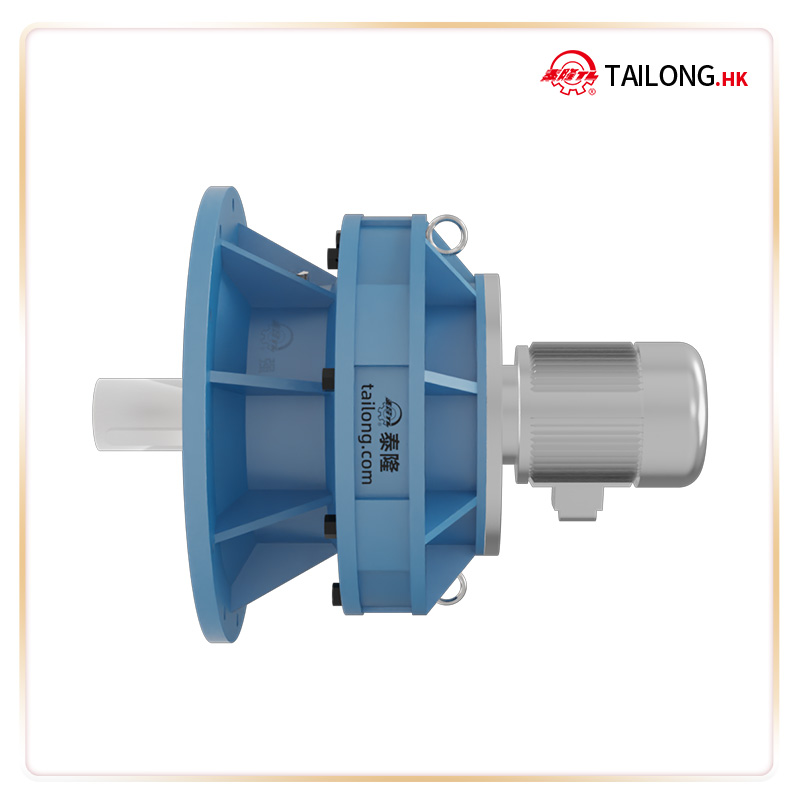

Bộ giảm tốc Cycloid XL(D)3 là một model tiêu biểu thuộc dòng Bộ giảm tốc bánh răng kim Cycloid XL(D) do Tập đoàn Tailong nghiên cứu và sản xuất. Đây là loại hộp giảm tốc cycloid (Cycloidal Gear Reducer) nổi bật nhờ thiết kế đặc biệt sử dụng bánh răng kim và cơ chế lăn tiếp xúc cycloid, mang lại hiệu suất truyền động cao, chịu tải lớn và độ chính xác vượt trội.
So với các dòng hộp giảm tốc bánh răng truyền thống, XL(D)3 có ưu thế về khả năng giảm chấn, chống va đập, đồng thời hoạt động ổn định ngay cả trong điều kiện tải nặng và môi trường công nghiệp khắc nghiệt.
1.2 Đặc trưng thiết kế
- Cấu trúc Cycloid độc đáo: Bánh răng cycloid kết hợp với chốt lăn giúp truyền tải mượt mà, giảm ma sát.
- Kích thước nhỏ gọn: Công suất lớn nhưng chiếm ít không gian lắp đặt.
- Độ chính xác cao: Sai số truyền động thấp, phù hợp cho cả hệ thống tự động hóa.
- Độ bền cao: Bánh răng kim cycloid được xử lý nhiệt, chịu tải va đập và mài mòn tốt.
- Hiệu suất ổn định: Đạt hiệu suất 90–94% tùy cấu hình.
1.3 Ưu điểm nổi bật của XL(D)3
- Khả năng chịu tải cao, gấp 2–3 lần so với các dòng hộp giảm tốc thông thường cùng kích thước.
- Độ ồn thấp, rung động nhỏ, thích hợp trong dây chuyền sản xuất cần sự ổn định.
- Tuổi thọ dài hạn, ít hỏng hóc, giảm chi phí bảo trì.
- Khả năng làm việc liên tục, thích hợp cho ca sản xuất 24/7.
2. Thông số kỹ thuật
2.1 Cách ký hiệu tên sản phẩm
|
Ký hiệu |
Ý nghĩa kỹ thuật |
Ghi chú |
|---|---|---|
|
B |
Bộ giảm tốc bánh răng kim dòng B (B series cycloid pin wheel decelerator) |
Loại thiết bị |
|
W hoặc L |
Hình thức lắp đặt |
W: Lắp ngang đế chân (baseboard horizontal) L: Lắp đứng mặt bích (flange vertical) |
|
Y |
Loại kết nối động cơ trực tiếp |
Y: Động cơ điện kết nối trực tiếp (Y-motor direct-connection type) |
|
[Số mã giảm tốc] |
Mã model của bộ giảm tốc |
Ví dụ: 5, 6, 7, 8, 9,... |
|
[Tỷ số truyền i] |
Tỷ số truyền danh định của bộ giảm tốc |
Ví dụ: 59, 87, 121,... |
|
[Công suất P (kW)] |
Công suất đầu vào danh định |
Ví dụ: 1.5kW, 5.5kW, 7.5kW,... |
2.2. Bản vẽ kỹ thuật
2.3. Các kiểu lắp đặt
2.4. Thông số kỹ thuật
|
Ký hiệu kỹ thuật |
Ý nghĩa kỹ thuật |
Thông số kỹ thuật |
|---|---|---|
|
D₁ |
Kích thước lắp đặt - chiều dài chân đế ngoài |
200 mm |
|
D₂ |
Kích thước lắp đặt - đường kính lỗ định tâm |
170 mm |
|
E |
Khoảng cách giữa lỗ bắt vít chân đế theo chiều ngang |
50 mm |
|
h |
Độ cao chân đế |
15 mm |
|
R |
Chiều sâu lỗ bắt vít |
4 mm |
|
n-d₀ |
Số lượng và đường kính lỗ bắt vít chân đế |
6 - Ø12 mm |
|
d₁ (h6) |
Đường kính trục ra |
35 mm |
|
b₁ |
Chiều rộng then trục ra |
10 mm |
|
c₁ |
Độ sâu rãnh then trục ra |
38 mm |
|
l₁ |
Chiều dài trục ra |
45 mm |
|
d₂ (h6) |
Đường kính trục vào |
18 mm |
|
b₂ |
Chiều rộng then trục vào |
6 mm |
|
c₂ |
Độ sâu rãnh then trục vào |
20.5 mm |
|
l₂ |
Chiều dài trục vào |
35 mm |
|
D |
Tổng chiều rộng thân máy |
230 mm |
|
L |
Tổng chiều dài loại trục đôi |
258 mm |
|
L₁ |
Tổng chiều dài loại nối trực tiếp |
187 mm |
|
S |
Đường kính lỗ tâm trục |
M8 |
|
Weight |
Trọng lượng loại trục đôi |
26 kg |
3. Ứng dụng và ưu điểm nổi bật của Bộ giảm tốc Cycloid XL(D)3
3.1 Ứng dụng công nghiệp
Nhờ ưu thế chịu tải cao, vận hành ổn định và thiết kế nhỏ gọn, bộ giảm tốc XL(D)3 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
- Ngành cầu trục & thiết bị nâng hạ: Truyền động cho cơ cấu nâng, di chuyển cầu trục.
- Ngành xi măng & khai khoáng: Dùng cho băng tải, máy nghiền, hệ thống sàng tuyển.
- Ngành luyện kim & thép: Ứng dụng trong máy cán, máy ép, hệ thống trục quay.
- Ngành chế biến gỗ, giấy & nhựa: Lắp trong máy ép, máy cán, máy trộn.
- Ngành tự động hóa & robot: Nhờ độ chính xác cao, có thể tích hợp với động cơ servo trong dây chuyền tự động.
3.2 Lợi ích vượt trội khi sử dụng XL(D)3
- Tiết kiệm năng lượng: Hiệu suất cao, giảm tổn hao công suất.
- Đảm bảo độ an toàn và độ tin cậy, hạn chế sự cố trong sản xuất.
- Chi phí bảo trì thấp, phụ tùng thay thế sẵn có.
- Khả năng hoạt động liên tục và ổn định, phù hợp các ngành công nghiệp nặng.
- Tối ưu hiệu suất sản xuất, tăng năng suất cho doanh nghiệp.
