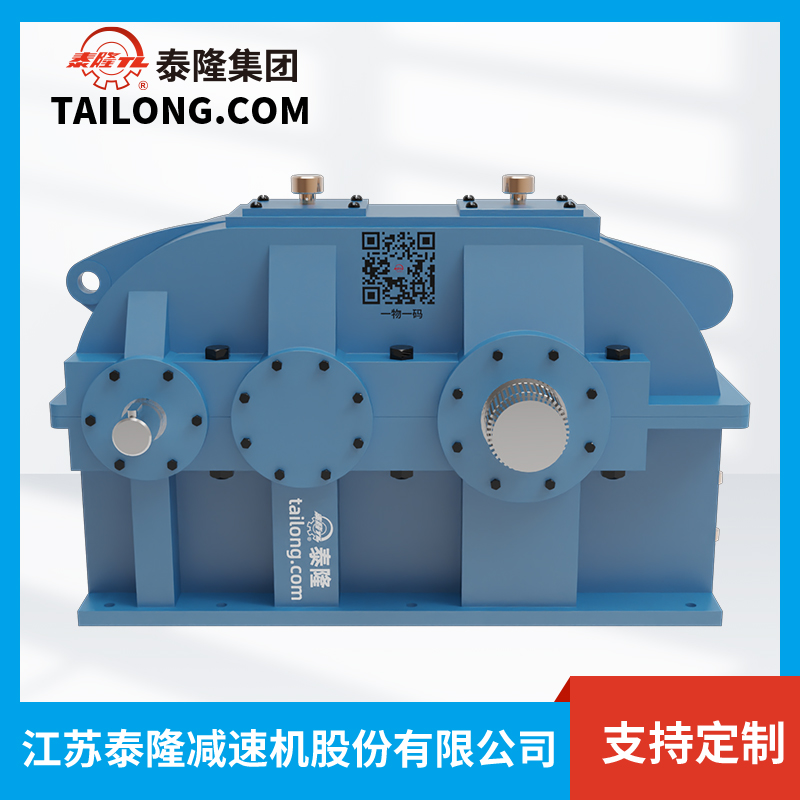

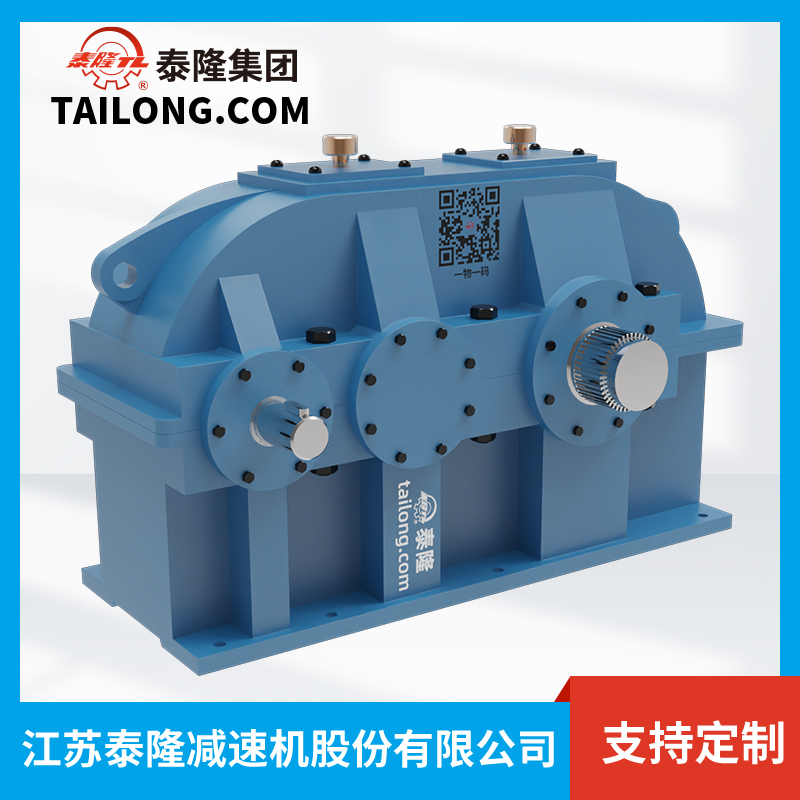

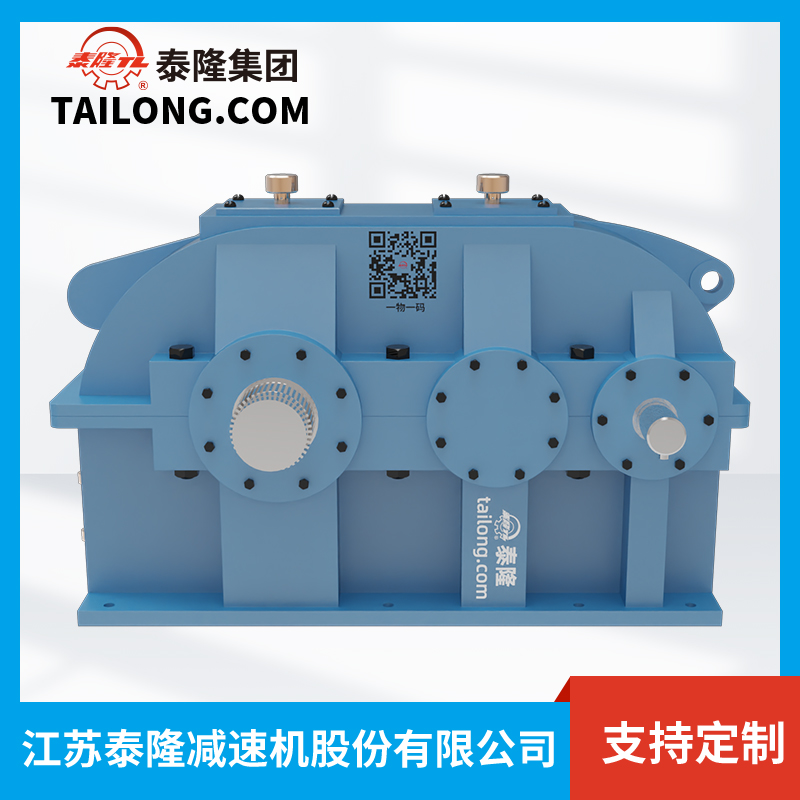

Bộ giảm tốc bánh răng bề mặt mềm QJR-D500

Liên hệ

Đặc điểm

Tỷ số truyền rộng: 10–200%
Hiệu suất cơ khí cao:
- Cấp II: đến 96%
- Cấp III: đến 94%
Vận hành êm, độ ồn thấp
Vật liệu bền:
- Trục và bánh răng làm bằng thép 42CrMo, 35CrMo
- Được xử lý nhiệt (rèn và tôi luyện) → tuổi thọ cao, chịu tải tốt
Dễ lắp đặt và tháo kiểm tra

Điều kiện làm việc

Tốc độ bánh xe ≤ 16m/s
Tốc độ trục cao ≤ 1000 vòng/phút
Nhiệt độ môi trường làm việc: -40 đến +45°C
Có thể chạy tiến và lùi
Điện áp: 3 phase,380-440V, 50/60hz
Hãng sản xuất: TAILONG – Trung Quốc

Đặt mua

Tóm tắt nội dung [Ẩn]

1. Giới thiệu sản phẩm Bộ giảm tốc bánh răng bề mặt mềm QJR-D500
2. Thông số kỹ thuật chi tiết
3. Ưu điểm nổi bật của Bộ giảm tốc QJR-D500
4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt

1. Giới thiệu sản phẩm Bộ giảm tốc bánh răng bề mặt mềm QJR-D500

1.1 Tổng quan sản phẩm

Bộ giảm tốc bánh răng bề mặt mềm QJR-D500 là một trong những model công suất lớn thuộc dòng QJR-D, được thiết kế chuyên biệt cho các ứng dụng công nghiệp nặng như: hệ thống cầu trục, máy khai thác, băng tải, lò luyện thép, và các thiết bị truyền động trong ngành xi măng, năng lượng.
Sản phẩm được sản xuất theo tiêu chuẩn quốc tế với độ bền cao, tuổi thọ lâu dài và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

1.2 Cấu tạo và thiết kế

Kích thước chuẩn hóa: Dòng QJR-D500 có kích thước lắp đặt đồng bộ, dễ dàng thay thế và bảo trì.
Vật liệu chất lượng cao: Vỏ hộp giảm tốc được chế tạo từ gang đúc nguyên khối, bánh răng bằng thép hợp kim được tôi luyện bề mặt đạt độ cứng từ 58–62 HRC.
Kiểu lắp đặt linh hoạt: Có thể lắp nằm ngang hoặc thẳng đứng tùy theo yêu cầu của thiết bị.
Hệ thống bôi trơn tối ưu: Sử dụng phương pháp bôi trơn ngâm dầu hoặc kết hợp tuần hoàn dầu, giúp giảm ma sát và nâng cao tuổi thọ bánh răng.

1.3 Thông số cơ bản (tham khảo)

Model: QJR-D500
Tỉ số truyền: 10 – 200 (tùy chọn)
Công suất truyền động: lên tới 500kW
Mô-men xoắn đầu ra: từ 50kN·m đến hơn 800kN·m
Hệ số tải trọng: cao, phù hợp cho hoạt động liên tục 24/7

2. Thông số kỹ thuật chi tiết

2.1. Bản vẽ kỹ thuật

Sản phẩm:Bộ giảm tốc bánh răng bề mặt mềm QJR-D

2.2. Thông số kỹ thuật

Ký hiệu	Ý nghĩa (tiếng Việt / tiếng Anh)	Thông số
a	Khoảng cách trục danh nghĩa / Nominal center space	500 mm
a₂	Không rõ (có thể là khoảng cách giữa trục và chân đế)	355 mm
a₀₂	Khoảng cách giữa 2 trục (trục vào - ra)	855 mm
L	Chiều dài tổng thể / Total length	1622 mm
H	Chiều cao tổng thể / Total height	1030 mm
B h	Chiều rộng tổng thể / Total width Center height / Chiều cao tâm trục	640 mm 500 mm
N	Chiều cao tâm trục / Center height	350 mm
D2R6	Đường kính trục vào / Input shaft diameter	90 mm
L₂	Chiều dài trục vào / Input shaft length	170 mm
b₂	Kích thước then / Key width	25 mm
t₂	Chiều sâu rãnh then / Key depth	95 mm
S	Khoảng cách lắp đặt tổng thể (chiều dài) / Install length	540 mm
S₁	Khoảng cách lắp đặt (trục dọc) / Longitudinal install spacing	1390 mm
S₂	Khoảng cách lắp đặt (trục ngang) / Lateral install spacing	1120 mm
S₃	Chiều dài giá đỡ chân	670 mm
C	Khoảng cách tâm lỗ chân đế / Base hole center dist.	45 mm
P	Khoảng cách bắt vít hoặc then / Key or bolt spacing	33 mm
(hole)	Số lượng lỗ bắt / Number of fixing holes	8 cái
A	Khoảng cách từ tâm trục đến mặt bên / Lateral offset	1510 mm
B₁	Chiều dài đế / Base length	620 mm
n	Đường kính lỗ bắt vít / Bolt hole diameter	60 mm
G₁	khoảng cách từ đế lên trục	531 mm
e₁	khoảng cách tâm đến tâm	415 mm
Weight	Trọng lượng / Weight	2250 kg

3. Ưu điểm nổi bật của Bộ giảm tốc QJR-D500

3.1 Hiệu suất truyền động cao

QJR-D500 có hiệu suất truyền động đạt trên 95%, nhờ sử dụng công nghệ gia công bánh răng tiên tiến và hệ thống bôi trơn hiệu quả. Điều này giúp tiết kiệm năng lượng và giảm chi phí vận hành cho doanh nghiệp.

3.2 Khả năng chịu tải lớn

Với mô-men xoắn cực đại lên tới hàng trăm kN·m, sản phẩm đảm bảo truyền tải ổn định trong các môi trường làm việc khắc nghiệt như nhà máy thép, khai thác mỏ hay công nghiệp xi măng.

3.3 Độ bền và tuổi thọ dài hạn

Các bánh răng được tôi luyện bề mặt và mài chính xác, đảm bảo độ bền cao, ít bị mài mòn. Tuổi thọ trung bình có thể đạt trên 20 năm nếu được bảo dưỡng định kỳ.

3.4 Dễ dàng lắp đặt và bảo trì

Thiết kế tối ưu hóa giúp việc lắp đặt thuận tiện với nhiều tùy chọn vị trí trục. Ngoài ra, hộp giảm tốc còn có các cửa kiểm tra dầu và cửa quan sát, thuận tiện cho việc bảo dưỡng định kỳ.

3.5 Tính linh hoạt trong ứng dụng

QJR-D500 có nhiều dải tỷ số truyền và công suất khác nhau, đáp ứng đa dạng nhu cầu từ sản xuất công nghiệp nhẹ đến công nghiệp nặng.

4. Lý do chọn Bộ giảm tốc QJR-D tại Cầu Trục Đại Việt

4.1. Sản phẩm chính hãng từ nhà sản xuất hàng đầu

Bộ giảm tốc bánh răng bề mặt mềm QJR-D do Cầu Trục Đại Việt cung cấp được nhập khẩu trực tiếp từ các nhà máy uy tín trong lĩnh vực sản xuất planetary gear reducers, đảm bảo tiêu chuẩn quốc tế.

4.2. CO/CQ đầy đủ – Bảo hành chính hãng

Tất cả sản phẩm đều có chứng chỉ CO/CQ, cam kết rõ ràng về nguồn gốc và chất lượng. Bảo hành chính hãng lên tới 12 tháng.

4.3. Tư vấn kỹ thuật & triển khai lắp đặt tận nơi

Đội ngũ kỹ sư chuyên sâu của chúng tôi sẽ đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm đến lắp đặt, vận hành và bảo trì hệ thống.

4.4. Hỗ trợ đấu thầu và chiết khấu theo dự án

Hỗ trợ tài liệu kỹ thuật, bản vẽ CAD, file mô phỏng 3D
Giá cạnh tranh – ưu đãi tốt cho đại lý, nhà thầu và đơn vị thi công
